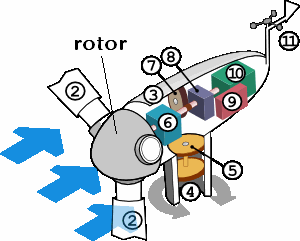

Rotor
Type : 3 pales, axe horizontal, face au vent
Diamètre : 29,7 m
Surface balayée : 693 m2
Vitesses de rotation : 39,5 / 29,5 tr/mn
Vent de démarrage/d'arrêt : 3-4 / 25 m/s
Durée de vie : 20 ans
Type : 3 pales, axe horizontal, face au vent
Diamètre : 29,7 m
Surface balayée : 693 m2
Vitesses de rotation : 39,5 / 29,5 tr/mn
Vent de démarrage/d'arrêt : 3-4 / 25 m/s
Durée de vie : 20 ans
Pales
Longueur : 13,4 m
Matériau : Polyester renforcé de fibre de verre
Multiplicateur
Matériau : Acier ductile moulé
Quantité d'huile : 180 litres
Génératrice électrique
Puissance nominale : 250 / 45 kW
Vitesses: 1000 / 750 tr/mn
Système d'orientation
Type : Orientation hydraulique
Contrôle par girouette
Vitesse : 0,57o par seconde
Automate
Type : Automate programmable
Connexion au réseau : connexion souple
Communication à distance incluse
Freinage
Aérodynamique : extrémité de pale pivotante, commande hydraulique
Mécanique : frein à disque à commande hydraulique Nombre d'étriers du frein : 2
Temps d'arrêt à partir de la vitesse max : environ 3 secondes
Mât
Type : Tube conique
Hauteurs : 30, 40 ou 50 m.
Masses
Nacelle, sans rotor ni moyeu : 12,5 t.
Rotor avec moyeu : 4,3 t.
Multiplicateur : 6,5 t.
Génératrice : 1,8 t.
Mât, 30 / 40 / 50 m. tubulaire 15 t. / 25,5 t. / 33 t.
Mât, 30 / 40 / 50 m. treillis 12,5 t. / 17 t. / 23 t.
